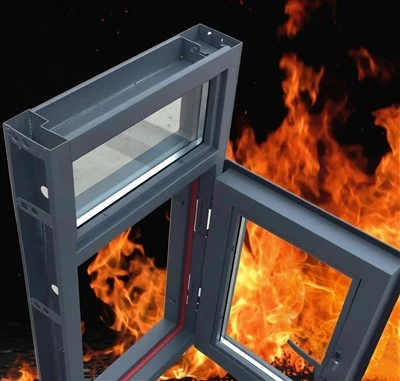

Brann-og varme-isolerende hovedkonstruksjon av stålrammen (last-lager og termisk bruddkjerne)
(I) Profilsubstratdesign (obligatorisk veggtykkelse per nasjonal standard)
Varm-dypgalvanisert kald-valset stålplate er tatt i bruk med en galvanisert lagtykkelse på ikke mindre enn 80 μm, som forhindrer rask korrosjon og mykgjøring under høy temperatur:
Nominell veggtykkelse på hovedmaterialer for vindusrammer og stolper skal ikke være mindre enn 1,2 mm; en tykkelse på 1,5 mm anbefales for klasse A høye brannsikre vinduer.
Veggtykkelsen på bevegelige rammerammer skal ikke være mindre enn 1,0 mm; for rammeverk med enkel bredde over 1,8 m skal tykkelsen økes til 1,2 mm.
Tynne jernplater på 0,8 mm eller mindre og enkelt-enkeltstemplede profiler er strengt forbudt.
(II) Multi-kavitet termisk-brytningsseksjon (Block Metal Thermal Bridges)
Profilen har en struktur med tre-hulrom for å kutte av direkte varmeledningsbaner av stål:
Ytre værbestandig -hulrom: Gir utendørs korrosjonsmotstand og vindtrykkbestandighet uten fyllmaterialer.
Sentralt hovedbrann-sikkert hulrom (kjernevarme-isolerende lag): Fullt fylt med klasse A aluminiumsilikat brannbestandig-bomull med en bulktetthet på større enn eller lik 96 kg/m³ og termisk ledningsevne Mindre enn eller lik 0,03 W/(m). Materialet smelter ikke ved høye temperaturer og frigjør ingen giftig røykgass; fyllingen skal være tett uten uthulinger eller hull.
Indre bufferhulrom: Tar forbehold om termisk ekspansjon og absorberer høy-temperaturdeformasjon sammen med tetningskomponenter.
(III) Brannsikker-forseglingsstruktur for ramme-veggforbindelse
Spalter mellom vindusrammer og vegger er viktige røykgassgjennomtrengningskanaler, som har lagdelt tetningsdesign:
Det skal reserveres en klaring på 20-30 mm mellom vinduskarmen og veggen, fylt med brannsikker steinull innvendig og belagt med høytemperaturbestandig brannsikker fugemasse utvendig.
Grafittsvulmende tetningslister er forhånds-innstøpt langs ytterkanten av vindusrammen, som utvider seg 3-5 ganger når de varmes opp for å blokkere veggspalter.
Avstanden mellom faste ekspansjonsbolter skal ikke overstige 600 mm, med ikke mindre enn 2 festepunkter på hver side. Brannsikkert-forseglingsmiddel skal delvis fylles ved bolteposisjoner for å isolere varmeledning.
Klasse A komposittvarme-isolerende brannsikkert glasssystem (nøkkel varmeisolasjonskomponent)
Enkelt-dels cesium-kalium ikke-isolerende brann-glass (klasse C) er forbudt for varme-isolerende stålbrannvinduer. Dobbelt-kompositt fuget brannsikkert glass må brukes for å blokkere strålingsvarmeoverføring:
Lagdelt glassstruktur: Dobbel-herdet floatglass med et vann-basert brannsikkert-gelmellomlag; den totale ferdige tykkelsen skal ikke være mindre enn 25 mm.
Varmeblokkerende mekanisme: Gelen skummer raskt og karboniserer ved 300 grader for å danne et tett varme-isolerende karbonlag, som blokkerer over 90 % av høy-termisk stråling og holder temperaturstigningen på ikke-brannsiden innenfor standardgrensene.
Monteringsavstandskontroll: Det skal opprettholdes et jevnt mellomrom på 3–5 mm mellom glass- og stålrammen. Bare høy-temperaturbestandig brannsikker tetningsmasse skal brukes; Vanlig silikon, værbestandig tetningsmasse er forbudt (det vil flyte og svikte under høy temperatur).
Brannsikker-perlestruktur: Integrerte stålperler omslutter glasskantene fullstendig, med brannsikre-forseglingslister festet på innsiden for å kompensere for forskjellen i termisk ekspansjon mellom glass og stål og forhindre selveksplosjon forårsaket av ekstrudering.
Samsvarskrav: Glasset skal ha en uavhengig 3C-sertifisering, og dets brannmotstandsgrense skal ikke være lavere enn for hele vindusenheten.
Temperatur-kontrollert brannsikker-maskinvare og automatisk lukkestruktur (obligatorisk struktur for bevegelige vinduer)
Termisk aktivert smelteforbindelse: Den fungerer ved en temperatur på 73 grader ±0,5 grader. Etter å ha blitt smeltet av varme skal vindusrammen være helt lukket og låst innen 60 sekunder.
Brannbestandige-hengsler: Spesielle brannhengsler av stål som har bestått brannmotstandstester. De vil ikke mykne eller sprekke under høye temperaturer, med minimum 2 sett montert per ramme.
Vinduslukkere, brannlåser og stoppere er alle 3C-sertifisert brann-beskyttet maskinvare med en åpnings-lukkebestandighet på ikke mindre enn 10 000 sykluser.
Brede vindusvinduer skal utstyres med sekvensstag for å hindre ujevn påkjenning som fører til ufullstendig lukking og gjennomgående spalter.
